Contrôleur Ethernet TCP/IP "W5100"
 Avec la généralisation et l’extension du réseau Internet, de plus en plus de fabricants de solutions électroniques cherchent à ajouter des fonctionnalités TCP/IP à leurs applications. La solution "logiciel" couramment utilisée pour y parvenir (laquelle consiste à prendre en charge la gestion du contrôleur PHY par le microcontrôleur déjà utilisé dans son application) montre très rapidement des limitations quand à sa mise en oeuvre.
Parmi ces limitations, on notera une durée de développement très importante nécessitant une connaissance très approfondie des protocoles réseaux. Mais aussi le fait que si vous ne disposez pas au minimum d’un processeur 32 bits, la prise en charge logiciel de la couche réseaux monopolisera une grande partie de ses ressources, vous obligeant à ajouter de la mémoire tampon et à modifier votre électronique principale.

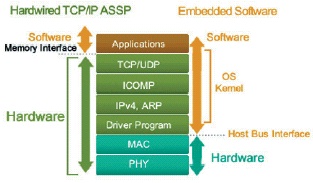

La technologie "TOP" (TCP/IP Offload Platform)
La société Wiznet™ propose quand à elle une solution novatrice sur la base de circuits LSI capables d'assurer une gestion câblée de pile TCP/IP. Ainsi au même titre qu’il existe des contrôleurs spécialisés permettant de décharger et de déléguer certaines tâches particulières d’un processeur hôte (comme la gestion d’un affichage VGA, la gestion des interruptions, etc...) ces circuits permettront d’alléger le traitement que devra réaliser votre processeur pour ajouter une connectivité Internet haute vitesse à vos équipements.
Disponibles sous la forme de composants au format LQFP 64 broches ou sous la forme de modules hybrides au format DIP prêts à l’emploi, ces produits sont spécialement conçus pour effectuer la médiation entre votre processeur et le contrôleur PHY. Dès lors il vous sera très aisément possible d’ajouter rapidement et simplement une connexion Internet à votre application avec un minimum de modifications matérielles (même si vous ne disposez que d’un microcontrôleur 8 bits).

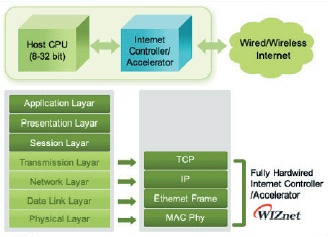

Fonctionnant à la manière d'un accélérateur Internet en réduisant le "Jitter" avec des timings calibrés en hardware, ces circuits amélioreront la vitesse de communication et la qualité des applications quel que soit le type de transfert (données, vidéo, voix). Ils disposent d'API (Application Programming Interface) similaire à celle de Windows™ et possèdent une interface destinée à piloter un contrôleur PHY Ethernet (RTL8201BL) ainsi que 2 bus d'interface (signaux adresses/ données/contrôles et/ou I2C™) prévus pour assurer le dialogue avec votre microcontrôleur.
Economique et simple à mettre en oeuvre, le circuit "W5100" est un "LSI" capable d'assurer une gestion matériel de pile TCP/IP (y compris pour les connexion ADSL (en PPPoE). Ce dernier vous permettra d'ajouter une connectivité Internet haute vitesse à vos équipements.
Ces possibilités pourront être réalisées sans que votre microcontrôleur n'ait à prendre en charge toute la gestion des protocoles de la connexion Ethernet, ce qui aura pour effet de réduire très significativement vos durées de développements.
Le circuit "W5100" intègre ainsi une gestion complète de pile "TCP/IP" tels que les protocoles TCP, UDP, ICMP, IPv4 ARP, IGMP, PPPoE.
Fonctionnant à la manière d'un accélérateur Internet en réduisant le "Jitter" avec des timings calibrés en harware, il améliorera la vitesse de communication et la qualité des applications nécessitant des transferts de vidéo et de voix.
Il possède en outre une interface au standard MII ainsi qu'une interface SPI™ destinées prévus pour assurer le dialogue avec votre microcontrôleur (8051, i386, 68HC11, AVR™, ARM7™, etc...).
Afin de faciliter son utilisation pour les besoins de petites et moyennes séries ou dans le cadre de prototypage, nous proposons également un petit module hybride "OEM" (WIZ810MJ) au format DIP, lequel intègre directement le "W5100" ainsi que le connecteur d'isolation RJ45 - voir au bas de la page).
Caractéristiques techniques
Protocoles Internet: TCP, UDP, ICMP, IPv4 ARP, IGMP, PPPoE
Contrôleur PHY intégré: 10BaseT/100BaseTX
Mode Auto Négotiation (Full-duplex et half duplex)
Auto MDi / MDIX
Connexion ADSL (protocole PPPoE avec autentification PAP/CHAP)
Nombre de connexions simultannées: 4
Buffer interne: 16 K
Vitesse de gestion des protocoles: Full-duplex 20 Mbps max.
8051 (500 Kbps)
i386 ( 6 Mbps)
ARM7 (11 Mbps)
Interfaces
Bus MCU (pour votre microcontrôleur)
SPI
Alimentation: 3,3 V (E/S tolérant avec 5V)
 Documentation du circuit "W5100", schémas d'applications, exemples divers...
